工作原理

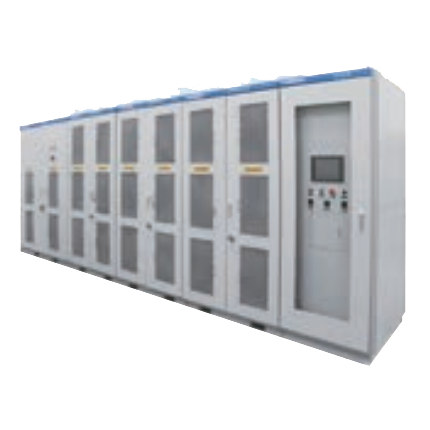

中压静止无功发生器 SVG 的主电路主要包括控制系统、IGBT 功率变换器和滤波电抗器三部分。SVG 首先通过软起电阻进行软启动，当电容
电压升至 80% 额定值时，主接触器闭合，再通过 PWM 调制使电容电压升至额定值。SVG 正常工作时通过外部 CT、PT 实时采集电网电流和电
压信号送至信号调理电路，再通过 FPGA 控制器提取出所有的谐波或无功电流，经过调制后输出到驱动电路触发级联多电平 IGBT 变换器，通过
对功率变换器的控制，可以调节功率变换器的输出电压，进而调节电抗器上的电流，使 SVG 发出满足需求的无功电流，实现动态无功补偿的目的；
同时可以使 SVG 产生与指令谐波电流大小相等、相位相反的电流注入电网，使电网电源侧电流波形成正弦波，实现滤除谐波的功能。
功能特点
● 提高线路输电稳定性
装置可以补偿线路的无功损耗， 抬高线路电压， 而且可以在系统故障情况下提供及时的无功调节， 阻尼系统振荡， 提高输电系统稳定性；
● 维持受电端电压，加强系统电压稳定性
装置具有快速地无功功率调节能力，可以维持负载侧电压，提高负载侧供电系统的电压稳定性；
● 补偿系统无功功率，提高功率因数，降低线损，节能降耗
装置能够快速地补偿感性无功，又能补偿容性无功，提高发电、输电、供电设备的利用率，达到降低损耗、节约能源的目的；
● 抑制电压波动和闪变
装置能够精确并快速地提供变化的无功电流，以补偿负载变化引起的电压波动和闪变现象；
● 补偿三相不平衡
装置能够快速地补偿由于负载不平衡所产生的负序电流，始终保证流入电网的三相电流平衡。
